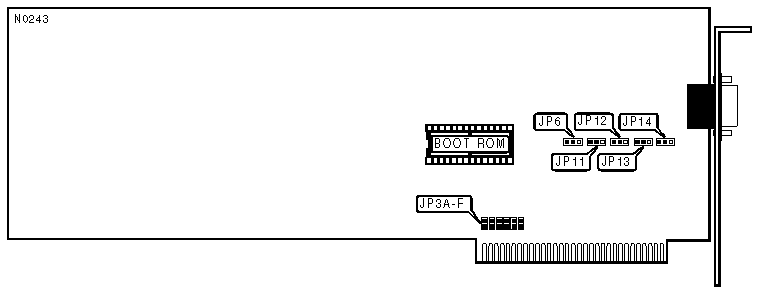

PURE DATA LTD.

PDI9025-8

NIC Type

Token-Ring

Transfer Rate

4/16Mbps

Data Bus

8-bit ISA

Topology

Ring

Wiring Type

Shielded/Unshielded twisted pair

Boot ROM

Available

INTERRUPT REQUEST

IRQ

JP3A

JP3B

JP3C

JP3D

JP3E

JP3F

»

2

Open

Open

Open

Open

Open

Closed



3

Open

Open

Open

Open

Closed

Open



4

Open

Open

Open

Closed

Open

Open



5

Open

Open

Closed

Open

Open

Open



6

Open

Closed

Open

Open

Open

Open



7

Closed

Open

Open

Open

Open

Open

CARD TIMING

Setting

JP6

»

Oscillator select internal (6MHz)

Pins 2 & 3 Closed



Oscillator select external (Host bus speed of 8 or 10MHz)

Pins 1 & 2 Closed

BOOT ROM SIZE

ROM size

JP11

JP12

»

8/16KB

Pins 2 & 3 Closed

Pins 2 & 3 Closed



32KB

Pins 1 & 2 Closed

Pins 2 & 3 Closed



64KB

Pins 1 & 2 Closed

Pins 1 & 2 Closed

BOOT ROM

Setting

JP13

Disabled

Pins 2 & 3 Closed

Enabled

Pins 1 & 2 Closed

Note:Location of Boot ROM socket is unknown

ALTERNATE/PRIMARY CARD SELECT

Setting

Address

Boot ROM Address

JP14

»

Primary

0A20-0A2Fh

D0000-D7FFFh

Pins 2 & 3 Closed



Alternate

1A20-1A2Fh

D8000-DFFFFh

Pins 1 & 2 Closed
