TURTLE BEACH SYSTEMS, INC.

MULTISOUND/MONTEREY

Card Type

Sound Card

Chipset/Controller

Unknown

I/O Options

Game port, MIDI port, line in (4), speaker.

Maximum DRAM

N/A

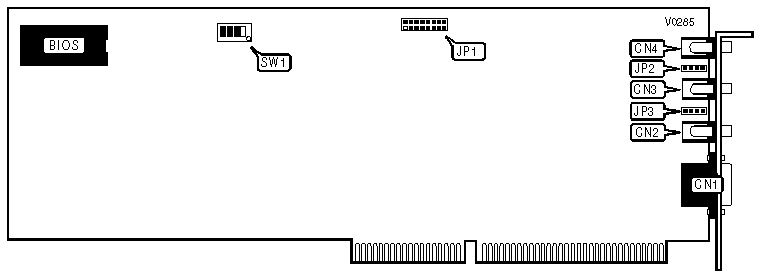

CONNECTIONS

Purpose

Location

Purpose

Location

MIDI port

CN1

Joystick adapter

JP1

Speaker jack

CN2

Internal line in

JP2

External line in (auxiliary)

CN3

Internal line in (auxiliary)

JP3

External line in

CN4



Note:Using internal connectors JP2 & JP3 disables external counterparts CN4 & CN3.

I/O ADDRESS CONFIGURATION

Address

SW1/1

SW1/2

SW1/3

»

290h

On

On

On



260h

Off

On

On



250h

On

Off

On



240h

Off

Off

On



230h

On

On

Off



220h

Off

On

Off



210h

On

Off

Off



3E0h

Off

Off

Off

JOYSTICK CONFIGURATION

Setting

SW1/4

Enabled

On

Disabled

Off
